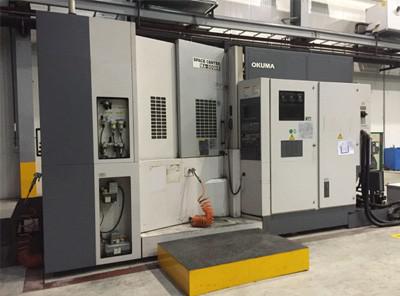

MA500是一臺原裝進口日本大隈的高精度雙交換工作臺臥式加工中心，機床的主要零件均經過有限元分析，底座為整體鑄造，剛性好，加工時無振動。各軸移動導軌均選用高剛性線性導軌，摩擦小、壽命長、動態響應速度快?；剞D(zhuǎn)工作臺為齒盤定位，分度精度高、交換機構的定位精度與重復定位精度高，剛性好。一次裝夾可對零件進行多面加工，保證零件的加工質量。

工作臺大?。?00×500mm

X、Y、Z軸行程：700×900×780mm

主軸中心到工作臺面距離：50～950mm

主軸端面到工作臺中心距離：70～850mm

工作臺旋轉每格刻度（度）：1°

工作臺旋轉角度（度）：180°

最大工件直徑：800mm

最大工件高度：1000mm

工作臺最大載重：800kg

刀柄形式：MAS403  BT50

刀庫容量：40把

最大刀具長度：450mm

最大刀具質量：25Kg

1

　　FMS-63是由新瑞自主開發的高效柔性制造系統，由3臺H63臥式加工中心和2個工作安裝站組成，物流系統可處理60個托盤，配置3層立體倉庫，可裝載大量的零件和夾具。該制造系統可加工中小型板類、盤類、殼體類精密零件。零件一次裝夾后可完成銑、鏜、鉆、擴、攻絲等多工序加工，特別適合各類箱體、殼體等多孔類零件的大批量加工。

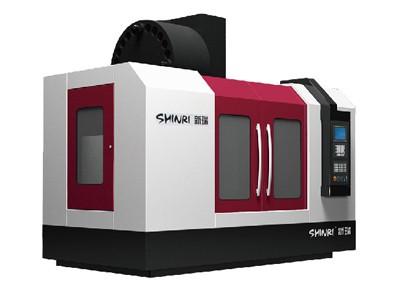

H63主要參數：

工作臺尺寸：630mm×630mm

工作行程X/Y/Z：900mm/800mm/900mm

工作臺臺面與主軸軸線距離：100-900mm

工作臺中心與主軸端面距離：180-1080mm

主軸轉速：50-12000r/min

切削速度：1-30m/min

工作臺最大承載：1200Kg

工件最大尺寸：直徑1000×1300mm

X/Y/Z定位精度：0.01mm

B軸定位精度：8秒

X/Y/Z重復定位精度：0.006mm

B軸定位精度：5秒

   a
